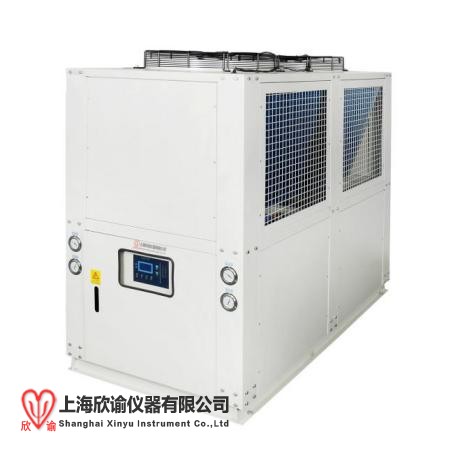

欣諭40HP冷水機
型號 | XY-LS-40HP | ||
基礎性能 | 名義制冷量 | Kcal/h | 983200 |
KW | 112 | ||
制冷量計算標準 | 蒸發溫度7℃；冷凝溫度40℃ | ||
溫度設計范圍 | 溫控范圍 | 5℃～35℃ | |
環境溫度 | 5℃～40℃ | ||
溫控精度 | ±1℃ | ||
參考噪音指標 |
82db | ||
被冷卻介質 | 載冷劑 | 水 | |
控制系統 | 溫度控制系統 | 類型 | 微電腦版數字顯示 |
控制方式 | 全自動 | ||
動力系統控制 | 接觸器 | ||
操作系統外部控制 | 包含485通訊端口實現信號傳輸 | ||
電 氣 數 據
| 適用電源 | 380V-3P-50H-N-PE | |
機組電壓 | 動力電壓 | 3N-380V～410V | |
控制電壓 | 220V | ||
整機功率 | KW | 38 | |
Z大運行電流 | A | 80 | |
開機方式 | 本地/遠程 | 本地/遠程 | |
電控箱
| 等級 | 室外防雨設計 | |
類型 | 冷軋板噴塑 | ||
制冷系統
| 壓縮機 | 類型 | 全封閉渦旋式 |
數量 | 4臺 | ||
功率 | 7.5KW*4 | ||
制冷劑 | 類型 | R22(環保型可選配) | |
充注量 | 20kg | ||
調節方式 | 熱力膨脹閥 | ||
冷凝器 | 類型 | 風冷翅片式 | |
材質 | 清水鋁箔+GX銅管 | ||
散熱風量 | 40000m3/h | ||
結構 | V型頂部出風 | ||
風機 | 類型 | 外轉子風機 | |
風量 | 40000m3/h | ||
數量 | 4個 | ||
功率 | 4*0.96KW | ||
蒸發器 | 類型 | 水箱盤管式 | |
材質 | 304不銹鋼 | ||
水循環量 | 24m3/h | ||
水箱 | 類型 | 方形水箱 | |
材質 | 304不銹鋼 | ||
容積 | 400L | ||
水泵 | 類型 | 南方不銹鋼泵 | |
功率 | 4KW | ||
流量范圍 | 10-28m3/H | ||
壓力范圍 | 0.2Mpa-0.39Mpa | ||
水管口徑 | 進出水口 | DN50 | |
補水口 | DN15 | ||
溢水、排水口 | DN25 | ||
保護裝置 | 壓縮機保護 | 過熱保護、缺油保護 | |
制冷系統保護 | 低壓保護、高壓保護、室外低溫啟動保護 | ||
水溫保護 | 水溫超高溫報警、水溫過低報警； | ||
電壓保護 | 過電缺項保護、逆相保護 | ||
水系統保護 | 水流量缺水報警、水箱缺水報警 、旁通調節水壓 | ||
電機保護 | 風機過載、水泵過載、壓縮機過載 | ||
機械尺寸 | 長*寬*高 | MM | |
機組凈重 | KG | 950 | |
機組運轉重量 | KG | 1350 | |
機組性能測試 | 制冷系統 | 制冷系統氮?dú)?/span>48小時 | |
水路系統 | 管路水壓測試≥6kg | ||
電控系統 | 測試時間≥6h | ||
整機測試 | 整機≥8h | ||
隨機資料 | 說明書+合格證+電路圖 | ||
包裝 | 內包裝機器 | 拉絲模 | |
外包裝 | 簡易木架 | ||
運輸方式 | 汽運+送貨上門 | ||
備注： 1.以上參數能力的測定工況：冷凍水入口溫度12度，出口溫度為7度；
2.以上規格如有變更，恕不另行通知；如有特殊要求，訂貨前請?zhí)岢鲆笠?guī)范。
機組主要配件及介紹
配件名稱 | 規格型號 | 品牌 | 備注 | |
制冷系統 | 渦旋壓縮機 | CSB系列 | 日本松下 | |
水箱盤管蒸發器 | ST系列 | 東莞盛泰 | ||
翅片式冷凝器 | V型散熱 | 東莞盛泰 | ||
熱力膨脹閥 | DPF系列 | ALCO/danfoss | ||
高低壓壓力開關 | P830E系列 | 奉申 | ||
冷媒管路 | 銅管 | 華宏 | ||
制冷劑 | R22 | 巨化 | ||
干燥過濾器 | ALCO系列 | ALCO | ||
冷凝風機 | 外轉子系列 | 馬兒 | ||
水 路 系 統 | 水管路 | SUS304 | ZKHD | |
水管閥門組件 | SUS304 | 美德 | ||
水箱 | SUS304 | ZKHD | ||
循環泵 | CHL系列 | 南方 | ||
電控系統 | 交流接觸器 | LC1N系列 | 施耐德 | |
熱繼電器 | LED系列 | 施耐德 | ||
空氣開關 | ABE系列 | 施耐德 | ||
溫度控制器 | 531系列 | PUMP | ||
傳感器 | 溫度傳感器 | 熱電偶 | PUMP | |
壓力傳感器 | P系列 | 奉申 |
